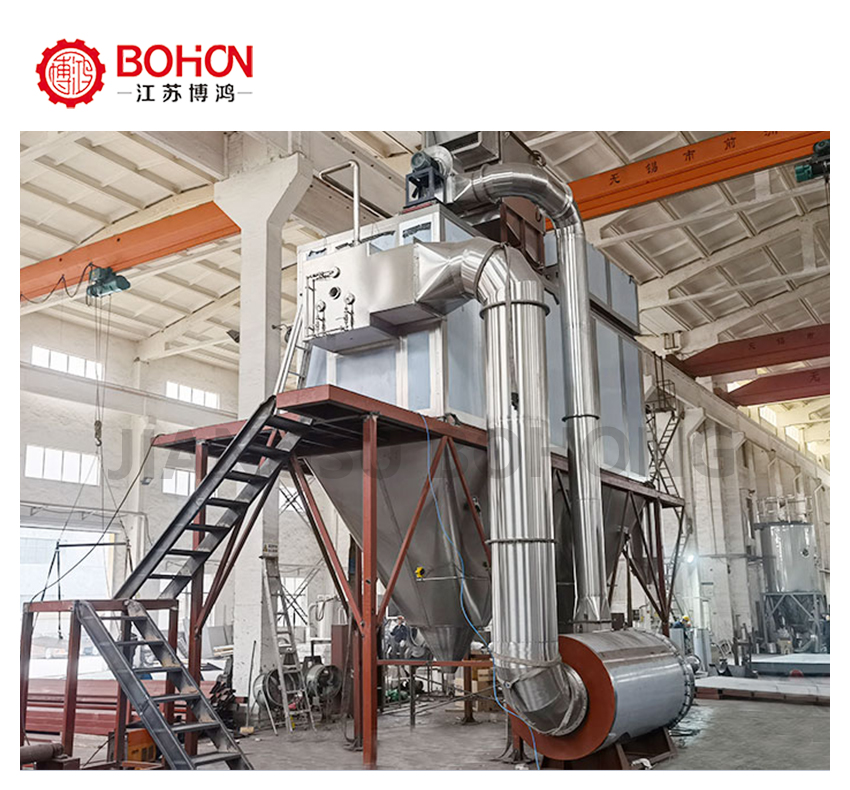

Горизонтальная распылительная сушилка под давлением серии BH-WYPG

I.описание товара

Горизонтальная распылительная сушилка под давлением производства Jiangsu Bohong Drying Company - это вид сушильного оборудования, широко используемого в химической, пищевой, фармацевтической и других отраслях промышленности. Она превращает жидкие материалы в сухой порошок или гранулы, распыляя их на мелкие капли и используя горячий воздух для быстрого испарения воды. Это оборудование стало одним из незаменимых во многих отраслях промышленности благодаря своей высокой эффективности, равномерному эффекту сушки и непрерывности производства.

II.Принцип работы и характеристики

Горизонтальная распылительная сушилка работает следующим образом:

1. Нагрев и фильтрация воздуха: воздух нагревается через фильтр и нагреватель, а затем поступает в распределитель горячего воздуха устройства.

2. Распределение горячего воздуха: горячий воздух равномерно поступает в сушильную камеру через распределитель горячего воздуха.

3. распыление материала: материал подается в пистолет под давлением через подающий насос и распыляется на мелкие капли.

4. процесс сушки: распыленные капли контактируют с горячим воздухом, вода быстро испаряется, и жидкость высыхает в порошок.

5. сбор порошка: порошок оседает на дно сушилки и собирается с помощью скребков и лебедок.

6. Tail gas treatment: the fine powder enters the bag filter with the tail gas, and the tail gas is discharged by the fan.

III.характеристики оборудования

Горизонтальная распылительная сушилка под давлением производства Jiangsu Bohong Drying Company в основном состоит из системы подачи, системы распыления, сушильной камеры, системы горячего воздуха, вытяжной системы и системы приема.

1. система подачи: материал поступает в распылительную систему через подающий насос.

2. Система распыления: жидкие материалы под высоким давлением через форсунку распыляются на мелкие капли.

3. Сушильная камера: Горячий воздух проходит через сушильную камеру и вступает в полный контакт с распыленными каплями, быстро испаряя воду.

4. Вытяжная система: Испаренный влажный воздух выводится через вытяжную систему.

5. система приема: высушенный порошок или гранулы собираются через систему приема.

6. быстрая скорость сушки: материал распыляется под давлением, площадь поверхности значительно увеличивается, в потоке воздуха высокой температуры мгновенно испаряется 90-95% воды, время сушки занимает всего от десятка секунд до десятков секунд.

7. занимая небольшое пространство: использование горизонтального режима подачи воздуха, уменьшает высоту оборудования, структура компактна, а площадь пола сокращается.

8. хорошее качество продукции: короткое время сушки, централизованный сбор крупного и мелкого порошка, соответствие различным показателям качества.

9. простота в эксплуатации: высокая степень автоматизации, низкий процент отказов, простота очистки внутренних частей оборудования, отсутствие тупиковых ситуаций, обслуживание без накладных рисков для безопасности.

IV.Области применения

Горизонтальная распылительная сушилка под давлением широко используется в следующих областях:

1. пищевая промышленность: сушка сухого молока, яичного порошка, фруктовых и овощных порошков, специй и т.д.

2. химическая промышленность: сушка красителей, пигментов, смол, керамических порошков и т.д.

3. фармацевтическая промышленность: сушка экстрактов китайской медицины, фармацевтических препаратов, биологических продуктов и т.д.

4. другие области: сушка пестицидов, кормов, пластмасс и т.д.

V. Структурное описание

Форма нагревателя

В зависимости от выбранного пользователем источника тепла, формы нагревателя включают:

1. Электрические нагреватели
2. паровой теплообменник
3. теплообменники с теплопроводным маслом
4. прямое/непрямое сжигание природного газа
5. прямое/непрямое сжигание угля
6. прямое/непрямое сжигание нефти
7. дымовой газ
Обычно используются такие методы отопления, как паровой теплообмен, электрическое отопление и прямое отопление природным газом.

Воздушный фильтр

Воздухозаборник системы оснащен воздушным фильтром в виде:
1. воздушный фильтр грубой очистки
2. воздушный фильтр средней эффективности
3. воздушного фильтра субвысокой эффективности
4. высокоэффективный фильтр
5. высокотемпературные высокоэффективные фильтры

Распределитель горячего воздуха

Горячий воздух вращается горизонтально в сушильной камере, обмениваясь теплом и массой с каплями, способствуя контакту газа и жидкости и предотвращая прилипание полувлажных материалов к стенкам.

Формы питательных насосов

К разновидностям питательных насосов относятся:
1. винтовые насосы
2. шестеренчатые насосы
3. гомогенизирующие насосы
4. мембранные насосы (со стабилизаторами давления)
5. шланговые насосы высокого давления
6. пневматическая транспортировка

Краскопульт под давлением

Преимущества пистолета высокого давления:
1. простая структура, низкая стоимость производства
2. простота обслуживания, легкость установки и демонтажа
3. низкая мощность для распыления

сушильная камера

Сушильная камера состоит из внешней оболочки, каркаса, внутреннего цилиндрического корпуса и теплоизоляционного слоя, толщина теплоизоляционного слоя составляет 100 мм.
Вход и выход горячего воздуха в сушильной камере оснащен устройством измерения температуры для удобства наблюдения за ситуацией распыления, а также имеет дверцу для очистки.

газотвердый сепаратор

В соответствии с характеристиками продукции и требованиями по защите окружающей среды, газотвердые сепараторы включают:
1. циклонный сепаратор
2. диффузионный сепаратор
3. пылесборник с тканевым мешком
4. мокрый пылеуловитель
5. отстойник
6. электростатический осадитель
Обычно используется сепарационное устройство в виде мешка.

Установки для утилизации отработанного тепла

Выхлопные газы рекуперируются и повторно используются через устройство отвода тепла, а два непрямых теплообменника нагревают поступающий в систему свежий воздух до 40-70°C, что снижает потребление энергии и уменьшает эксплуатационные расходы.

Центробежные вентиляторы и регулирующие заслонки

Воздушный поток вентилятора регулируется заслонкой на входе воздуха, форма регулировки может быть ручной или автоматической, а автоматическая регулировка может быть дополнена электрическим приводом.

Управление электрическим шкафом

Формы управления включают в себя обычное управление, управление PLC (управление с помощью сенсорного экрана), управление DCS (компьютерное управление).
Основные точки управления: вентилятор, вентилятор с принудительной тягой, электрический нагреватель или горелка, насос подачи и т.д. Основные регулирующие параметры: температура воздуха на входе, температура воздуха на выходе, давление в помещении.

Горизонтальная распылительная сушилка под давлением производства Jiangsu Bohong Drying Company широко используется в пищевой, химической, фармацевтической и других отраслях промышленности благодаря своей высокой эффективности, быстродействию, малой площади, простоте эксплуатации и другим характеристикам. Тенденция развития будет направлена на высокую эффективность и энергосбережение, интеллектуальное, многофункциональное направление, чтобы в дальнейшем удовлетворить потребности различных пользователей.
